科学光学硬件示意图

科学硬件示意图

生图 Prompt

1343 字符

{
 "类型": "科学硬件示意图",
 "布局": {

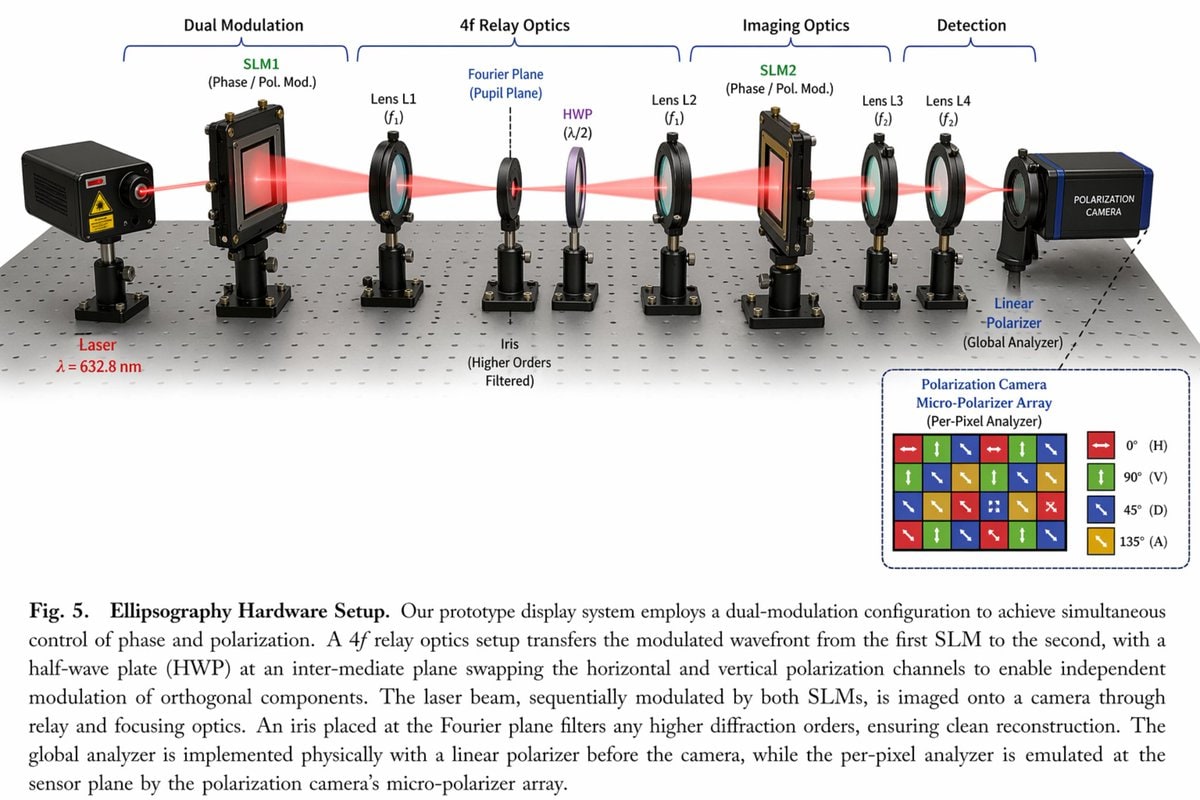

 "主场景": "光学平台的 3D 渲染图，一束红色激光束穿过 11 个对准的光学组件，这些组件安装在黑色支柱上。",
 "顶部括号": [
 {
 "标签": "双重调制",
 "跨度": "SLM1"
 },
 {
 "标签": "4f 中继光学",
 "跨度": "透镜 L1 至透镜 L2"
 },
 {
 "标签": "成像光学",
 "跨度": "SLM2 至透镜 L4"
 },
 {
 "标签": "探测",
 "跨度": "相机"
 }
 ],
 "光学组件从左到右": [
 {
 "名称": "激光器",
 "标签": [
 "激光器",
 "λ = {argument name=\"laser wavelength\" default=\"632.8 nm\"}"
 ]
 },
 {
 "名称": "SLM1",
 "标签": [
 "SLM1",
 "（相位 / 偏振调制）"
 ]
 },
 {
 "名称": "透镜 L1",
 "标签": [
 "透镜 L1",
 "（f1）"
 ]
 },
 {
 "名称": "光阑",
 "标签": [
 "傅里叶平面",
 "（光瞳平面）",
 "光阑",
 "（高阶衍射被滤除）"
 ]
 },
 {
 "名称": "半波片",
 "标签": [
 "半波片",
 "（λ/2）"
 ]
 },
 {
 "名称": "透镜 L2",
 "标签": [
 "透镜 L2",
 "（f1）"
 ]
 },
 {
 "名称": "SLM2",
 "标签": [
 "SLM2",
 "（相位 / 偏振调制）"
 ]
 },
 {
 "名称": "透镜 L3",
 "标签": [
 "透镜 L3",
 "（f2）"
 ]
 },
 {
 "名称": "透镜 L4",
 "标签": [
 "透镜 L4",
 "（f2）"
 ]
 },
 {
 "名称": "线偏振片",
 "标签": [
 "线偏振",
 "-偏振片",
 "（全局分析器）"
 ]
 },
 {
 "名称": "偏振相机",
 "标签": [
 "偏振相机"
 ]
 }
 ],
 "插图框": {
 "位置": "右下角",
 "标题": "偏振相机微偏振片阵列（逐像素分析器）",
 "网格": "4x4 彩色方格网格，带方向箭头",
 "图例数量": 4,
 "图例项目": [
 "红色方块，水平箭头，0°（H）",
 "绿色方块，垂直箭头，90°（V）",
 "蓝色方块，对角箭头，45°（D）",
 "黄色方块，对角箭头，135°（A）"
 ]
 },
 "底部说明": {
 "图号前缀": "{argument name=\"figure number\" default=\"Fig. 5.\"}",
 "标题": "{argument name=\"system name\" default=\"Ellipsography Hardware Setup.\"}",
 "文本": "一段科学说明文字，解释双重调制配置、4f 中继光学以及偏振相机。"
 }
 }
}

载入生图

推荐先载入工作台生成，再按画面结果继续 Remix。

创作记录会进入用户中心，便于后续复用与核对。
